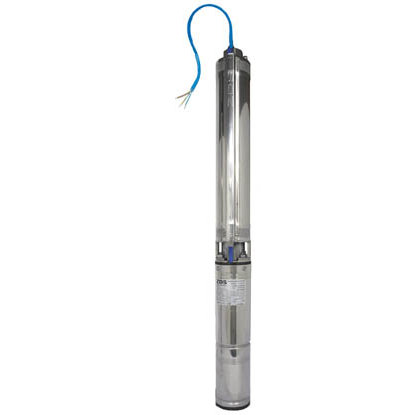

Погружной насос скважинный промышленный ЭЦВ4-10-110

Погружной насос скважинный промышленный ЭЦВ4-10-110

Агрегат электронасосный центробежный скважинный погружной ЭЦВ предназначен для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод. Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003. Вид климатического исполнения У * ГОСТ 15150 . Агрегат НЕ предназначен для эксплуатации во взрыво- и пожароопасных производствах.Конструкция погружного насоса ЭЦВ :Агрегат состоит из центробежного насоса и электродвигателя. Насос - центробежный многоступенчатый. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Напряжение 380 В. Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны насосной части.Максимальная глубина погружения любого насоса ЭЦВ составляет 50 м от зеркала воды в скважине до нижнего фланца электродвигателя.Условные обозначения погружных насосов ЭЦВ.Например расшифровка марки насоса ЭЦВ4-1,5-35:ЭЦВ - тип электронасоса: электрический центробежный вертикальный;4 - внутренний диаметр обсадной трубы в дюймах;1,5 - номинальная подача, м3/ч;35 - номинальный напор, м.Материал рабочего колеса (в скобках):если не указан - пластмассы, армированные нержавейкой,армлен - композиция на основе полипропилена,noryl - полифениленоксид (термопласт с высоким сопротивлением к химическим воздействиям).
